CAHB-20A, -20E/S, -21E/S, -22E/S

Vorteile

  • Höhere Produktivität durch schnelle und reibungslose Bewegungen
  • Einfache und rasche Integration in Kundensysteme, auch über CAN-Bus-Kommunikation SAE J1939
  • Höhere Zuverlässigkeit und mehr Schutz
  • Kostengünstig und praktisch wartungsfrei
  • Überwachung und Onboard-Diagnose

Merkmale

  • Absolute oder inkrementelle Positionsrückmeldung und Endschalter (optional)
  • Handhilfsbetätigung (optional)
  • Integrierter Überlast- und Überhitzungsschutz
  • Robuste Konstruktion, Schutzklasse IP69K/66M, breiter Temperaturbereich, korrosionsbeständig
  • SmartX-Plattform mit integriertem Controller
Die elektromechanischen Linearaktuatoren der Serie CAHB 48v Linearantrieb von Ewellix sind für den Betrieb in anspruchsvollen Umgebungen bei Temperaturen von -40 bis +85 °C mit einer maximalen Einschaltdauer von 25 % ausgelegt und bestehen aus robusten Metallgetrieben mit korrosionsbeständigem Gehäuse. Alle Linearaktuatoren sind praktisch wartungsfrei, selbsthemmend bis zum 2-fachen der Nennlast und bis IP69K/66M; sie decken mittlere und hohe Lasten für mobile Anwendungen ab. Je nach Version sind zusätzliche Designoptionen verfügbar: Endschalter, Positionsrückmeldung und Handhilfsbetätigung. Die smarten Versionen CAHB-20S, CAHB-21S und CAHB-22S bieten einzigartige Merkmale zu einem wettbewerbsfähigen Preis, mit integriertem Controller und fortschrittlichen Funktionen.
      CAHB-20A CAHB-20E/S CAHB-21E/S CAHB-22E/S
      SmartX-Plattform

      Integrierter Controller
      --
      Druck-/Zugbelastung bis zu 2 500 N bis zu 4 500 N bis zu 4 500 N bis zu 10 000 N
      Maximale statische Druckbelastung bis zu 2 500 N bis zu 10 000 N bis zu 20 000 N bis zu 20 000 N
      Maximale statische Zugbelastung 2 500 N 20 000 N 20 000 N 20 000 N
      Geschwindigkeit (Volllast) bis zu 27 mm/s bis zu 25,5 mm/s bis zu 50 mm/s bis zu 42 mm/s
      Hub 102 bis 610 mm 50 bis 700 mm 50 bis 700 mm 50 bis 700 mm
      Spannung 12 oder 24 VDC 12 oder 24 oder 48 VDC 12 oder 24 oder 48 VDC 12 oder 24 oder 48 VDC
      Einschaltdauer (%) 25 20 20 20
      Betriebstemperatur (-40)* - 25 bis +85°C
      *Einsatz in unterem Temperaturbereich nur nach Rücksprache mit Ewellix
      (-40)* - 25 bis +85°C
      *Einsatz in unterem Temperaturbereich nur nach Rücksprache mit Ewellix
      (-40)* - 25 bis +85°C
      *Einsatz in unterem Temperaturbereich nur nach Rücksprache mit Ewellix
      (-40)* - 25 bis +85°C
      *Einsatz in unterem Temperaturbereich nur nach Rücksprache mit Ewellix
      Schutzart IP 66 IP69K/66M – mit GORE® Automotive-Belüftungselement IP69K/66M – mit GORE® Automotive-Belüftungselement IP69K/66M – mit GORE® Automotive-Belüftungselement
      Für Produktbestellungen beachten Sie bitte immer unsere aktuellen Katalogseiten, auf denen die Bestellschlüssel vollständig angegeben sind.
      Bitte verwenden Sie nicht den hier generierten Bestellschlüssel, da er eventuell unvollständig sein kann.
      IL-05002/7-DE-Januar 2023 Hub- und Verstellsysteme
      IL-06022/1-DE-Juli 2023 Linearantrieb Baureihe CAHB

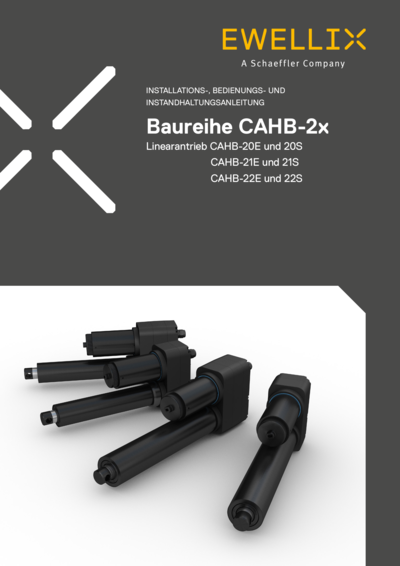

      TC-08004/2-EN-October 2021 CAHB2xE-S operating manual
